在大型公共设施建设领域，钢结构的安全施工是重中之重。近期，华和物联成功实施了一项大型体育公园场馆的钢结构智能监测项目，为结构关键阶段的卸载作业提供了全方位的数字化安全保障。

PART.1 项目背景与挑战
该项目是集赛事承办与专业训练于一体的多功能体育公园，建筑面积逾8万平方米，建成后责任重大。华和物联承接其钢结构施工监测任务时，正值屋盖卸载的关键阶段。此过程结构受力体系转换复杂，存在理论模拟与实际状态不符的风险，确保卸载过程安全可控是当前的核心挑战。

PART.2监测点布设
01监测目的
项目计划12月底建成投入使用，目前工期紧，施工活动紧凑，当前场馆处于钢结构施工阶段，屋盖马上进行卸载，在卸载过程中，由于整体结构的复杂性，实际结构的受力未必与模拟的理论情况一致，为保证钢结构卸载过程的结构安全，在结构的关键部位布置传感器实施监测可以对结构在施工过程中出现超规范的变形等情况发出预警及时发现安全隐患，保证钢结构顺利卸载。

监测依据
（1）《钢结构工程施工规范》GB 50755-2012
（2）《装配式钢结构建筑技术标准》GB/T 51232-2016
（3）《钢结构工程施工质量验收规范》GB 50205
（4）《结构健康监测系统设计标准》CECS-333-2012
（5）《工程测量规范》GB50026-2007
（6）《结构健康监测系统设计标准》CECS-333-2012

02监测点布设
钢结构承重柱应力监测：采用表面应变计，围绕体育馆一圈平均布设30个测点，共计30台，监测频率为2次/天，持续监测周期30天。

钢结构收敛监测：采用激光测距仪，在每根应力监测柱上配备一台，共布设30台，用于实时监测结构变形。

塔吊钢丝绳损伤监测：采用钢丝绳损伤监测采集仪，为现场工作量较大的两台塔吊进行配备，共10台，保障吊装设备安全。

智能采集：采用单通道采集仪，为每个前述测点配备一台，共30台，实现数据自动采集与传输。

03监测设备参数
钢结构承重柱应力监测
设备：表面应变计
型号：WH-BSG
关键参数：测量范围达3000µε，测量精度约为0.1%F·S。设备同时集成了温度监测功能，测温范围为-40℃至+80℃，精度为±0.5℃，有效保障了数据的准确性。

钢结构收敛监测
设备：激光测距仪
型号：WH-LRF
关键参数：量程为30米，测量精度高达±1毫米，能够敏锐捕捉结构的细微变形。

塔吊钢丝绳损伤监测
设备：钢丝绳损伤监测采集仪、倾角计、静力水准仪
型号：智能倾角计  WH-IMG、静力水准仪  WH-HSL

智能采集
设备：单通道采集仪
型号：WH-WDC

关键参数：具备强大的多信号兼容能力，可采集数字量、开关量、振弦量、模拟量。支持实时、省电、休眠多种采样模式。

其测量范围覆盖广泛，包括：0-5V/0-10V电压、4-20mA电流、250Hz-7200Hz频率、10Ω-100KΩ电阻以及9V-15V开关量信号。
这套由高精度传感器与多功能采集仪组成的设备体系，共同构成了全面、可靠的数据感知网络，为后续的数据分析与安全预警奠定了坚实基础。

PART.3 现场照片

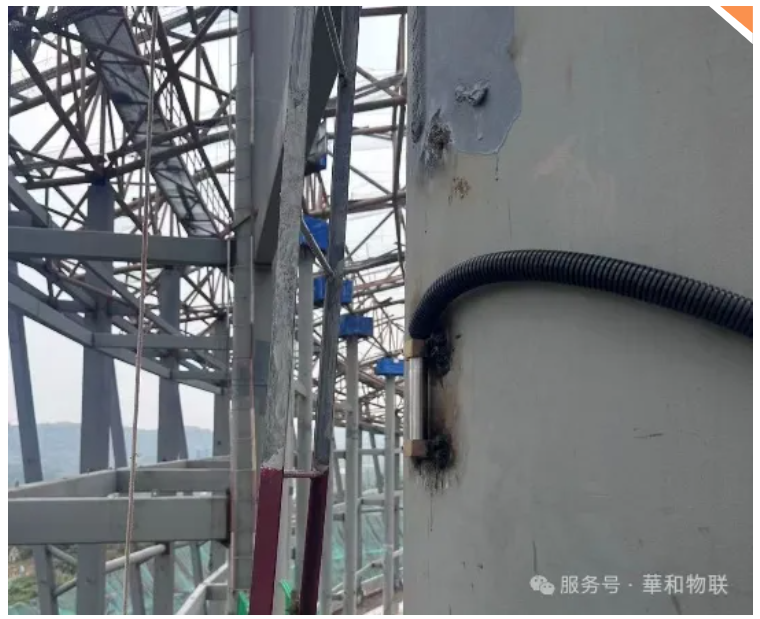

01应力监测

02收敛监测

03塔吊钢丝绳损伤监测

04单通道智能采集仪

PART.4 平台介绍

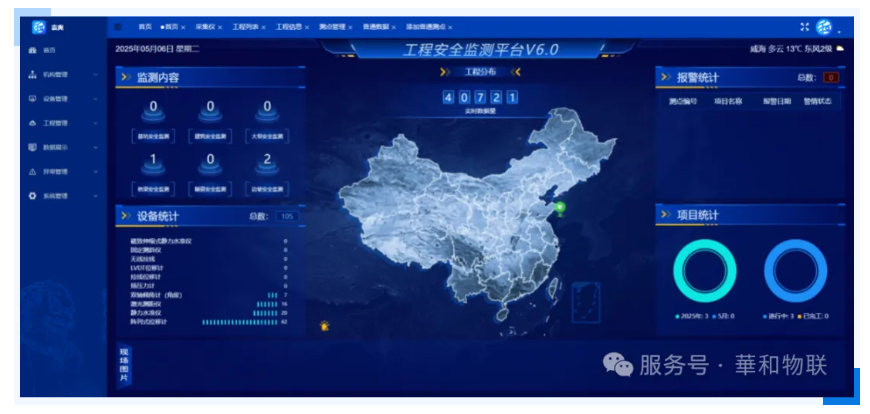

01数据平台
查看实时数据、曲线、24小时数据、变形轨迹图、报警数据、初值数据、设备信息、项目配置等。

应力监测

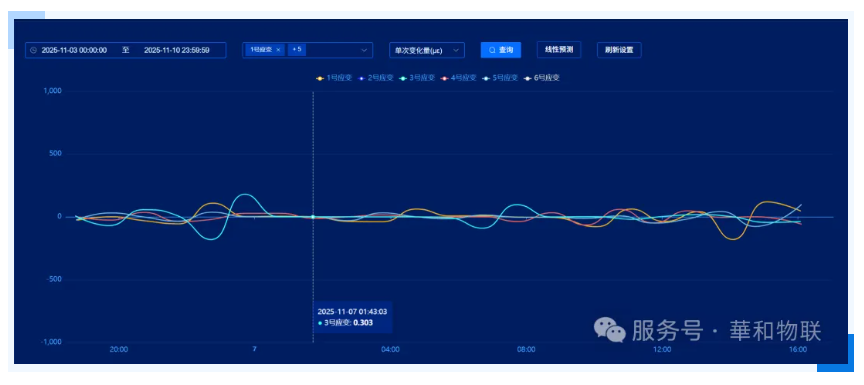

应变量-时间关系图

收敛监测

位移量-时间关系图

塔吊钢丝绳损伤监测

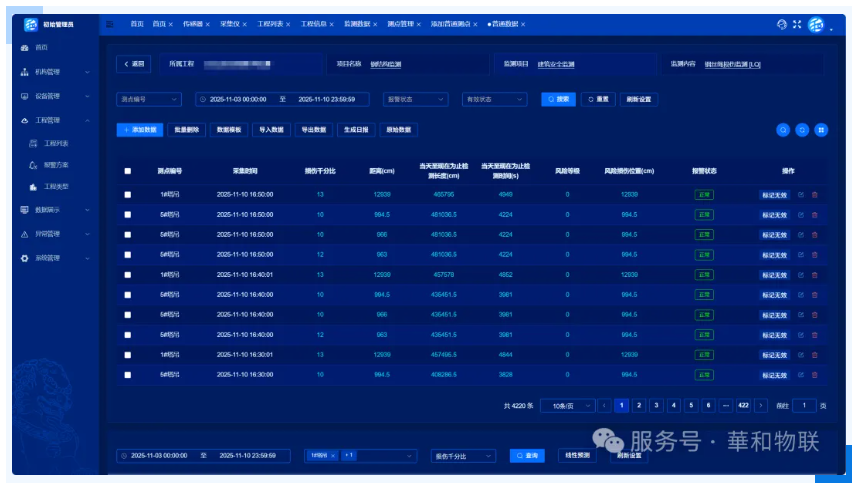

钢丝绳损伤监测数据

PART.5项目总结
本次钢结构监测，华和物联通过综合多种自动化监测方法，采集监测数据进行分析、反馈、预警，对钢结构卸载期间的工程安全进行实时监测，及时预警。在行业示范层面，项目形成的‌三级预警机制，在监测到数据异常时能及时反馈，通知到现场相关人员；设备具有的全天候、高精度等特点，为工程安全提供更好的保驾护航，助力工程的安全建设。
