风电行业是可再生能源的关键领域，近年来快速发展，成为全球能源转型的重要推动力。截至2023年，全球风电累计装机容量已超940 GW，占全球电力供应的约7%。中国、美国、德国和印度是主要市场，其中中国装机占比超过40%。尤其在海上风电方面，中国累计装机容量突破33 GW，占全球一半以上，新增装机连续六年居世界首位。

海上风电施工技术复杂、风险高、成本大，涉及海洋工程、装备制造等多个领域。施工依赖海上作业平台船，其桩腿在作业时需插入海底以抬升船体。由于海底地质条件复杂，存在软硬夹层、空洞或承载力不足等问题，可能引发平台失稳、结构损坏甚至倾覆风险。因此，对桩腿进行实时倾斜监测至关重要，可及时预警失稳情况，最大限度保障船体和人员安全。

1.监测点布设
1.1监测内容
根据现场实际情况及《海上风电工程施工规范》（NB/T 31030-2019）规定，对平台船桩腿进行倾斜监测。以确保平台船作业过程中，桩腿倾斜程度不会超出预警值。

1.2监测点布设
根据现场实际情况，布设四个倾斜监测点，监测点布置在船体的四根桩腿的插销孔中，固定牢固，确保数据准确无误。
根据《海上风电工程施工规范》（NB/T 31030-2019）规定，倾斜监测阈值实时倾斜角≤1°，极限值≤3°，根据现场需求，设置预警值为0.5°，报警值1°，控制值3°。当倾斜程度超出预警值时平台及报警器会立即报警，并将警情通过短信或邮箱通知值班人员。


2.监测设备

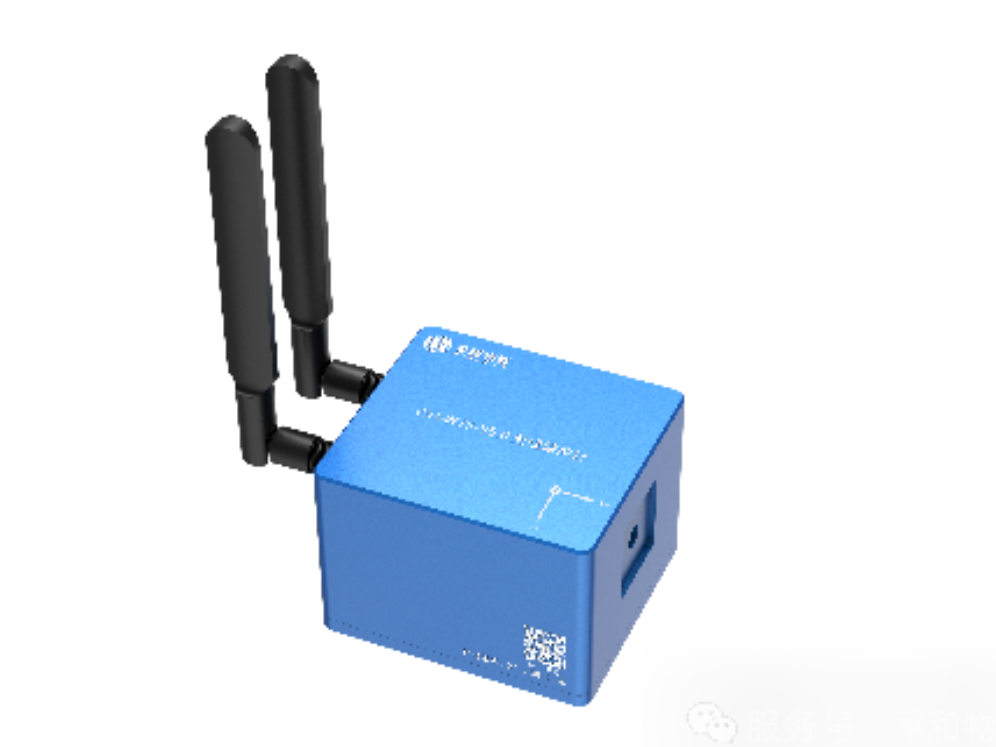

2.1无线倾角计

产品用途：
无线倾角计具有双轴倾角测试功能，能够监测桩腿失稳、支撑体系倾斜,用于姿态监测。
产品参数：

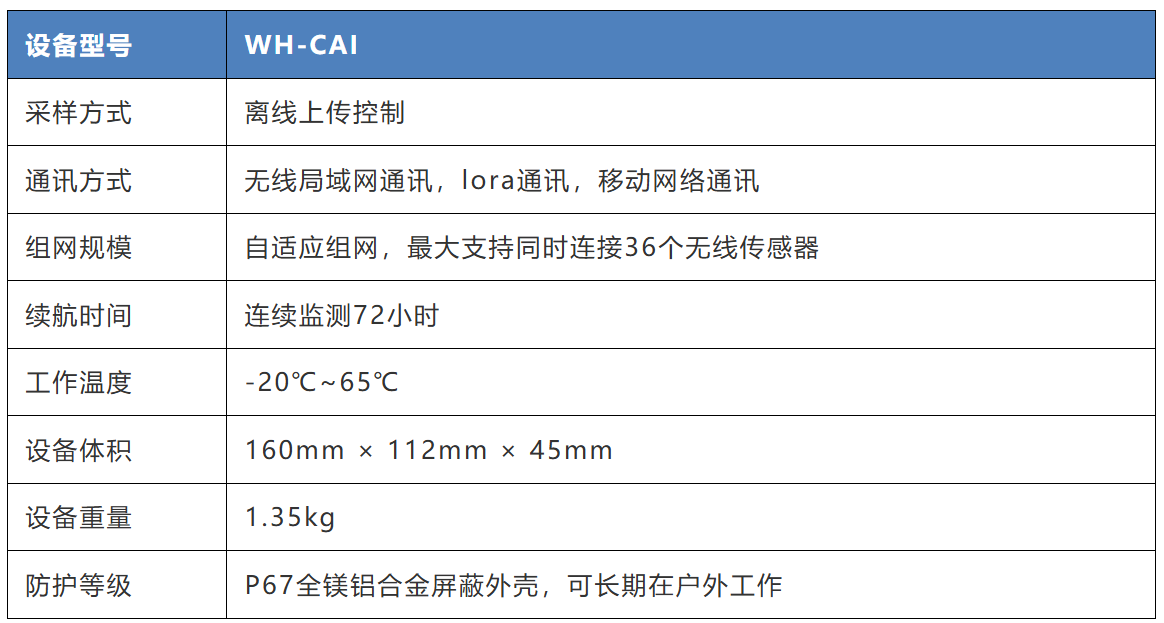

2.2综合分析仪WH-CAI

产品用途：
综合分析仪主要包含：监测各传感器运行状态、数据分析、数据上传、传感器离线后自动切换网络状态等核心功能。
产品参数：

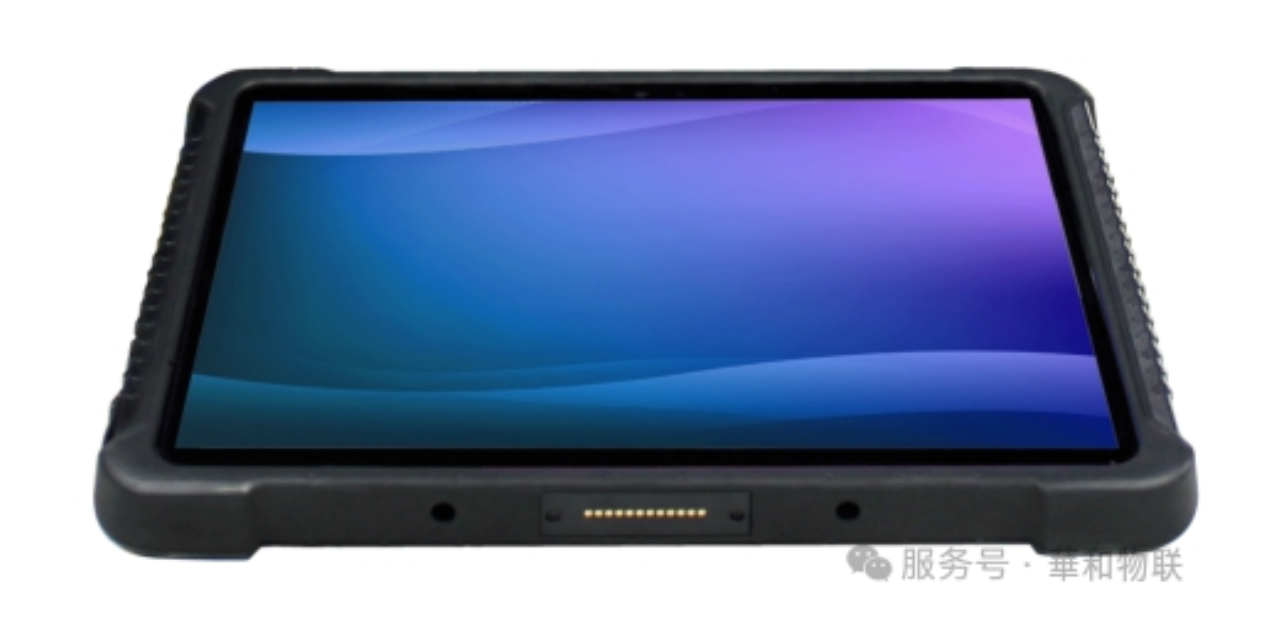

2.3终端控制仪WH-ICP

产品用途：
终端控制仪主要用于工程管理、报警设置、数据库管理、成果输出、趋势预测、报警推送等功能。
产品参数：



3.现场照片

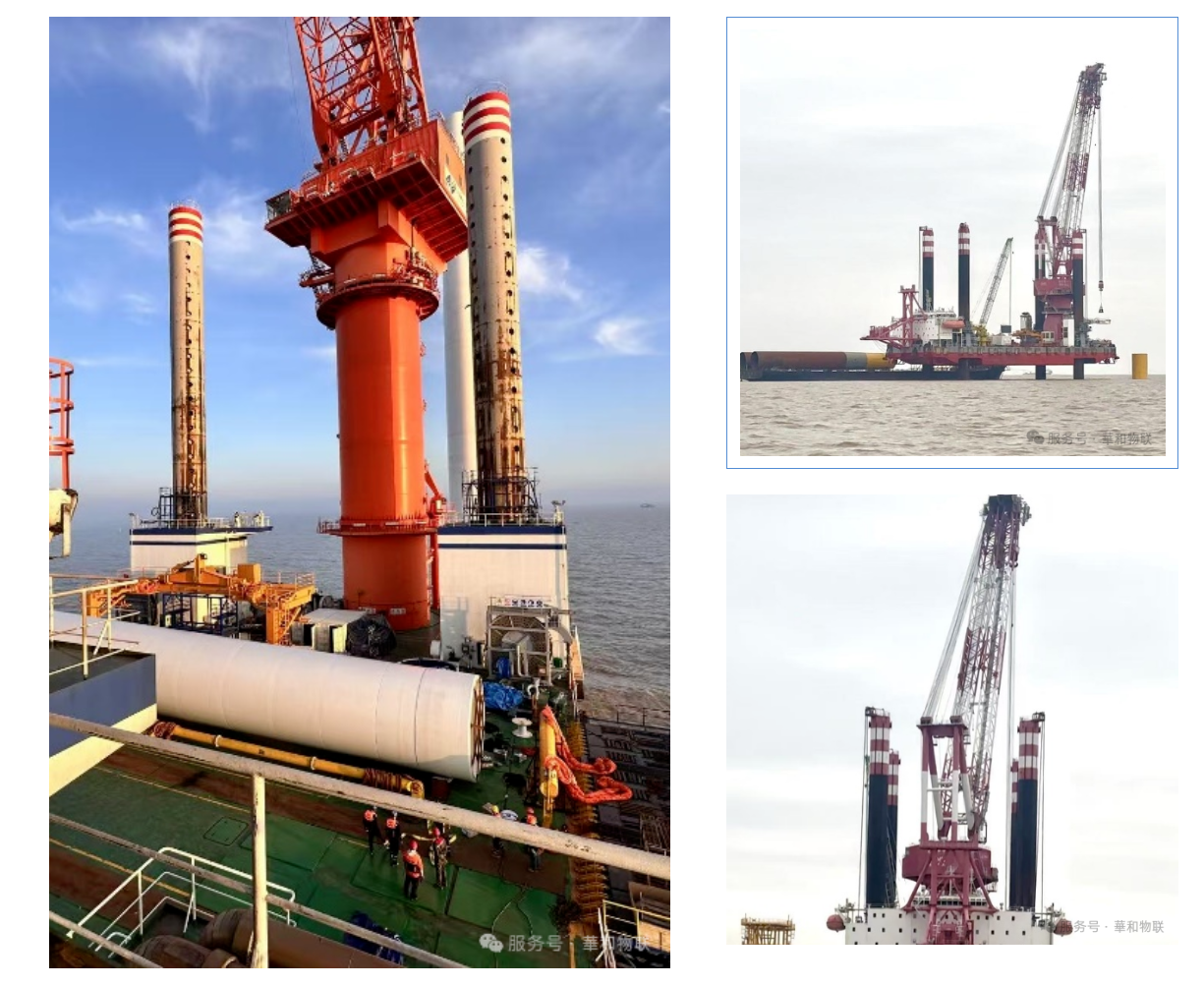

3.1船体照片


3.2倾斜监测


为提升海上平台船的作业效率与监测连续性，本方案创新设计了专用安装夹具，兼顾结构牢固与转场便捷。配合外置移动电源，系统可灵活适应高频率、长周期的监测任务，全面保障施工安全。

4.平台介绍

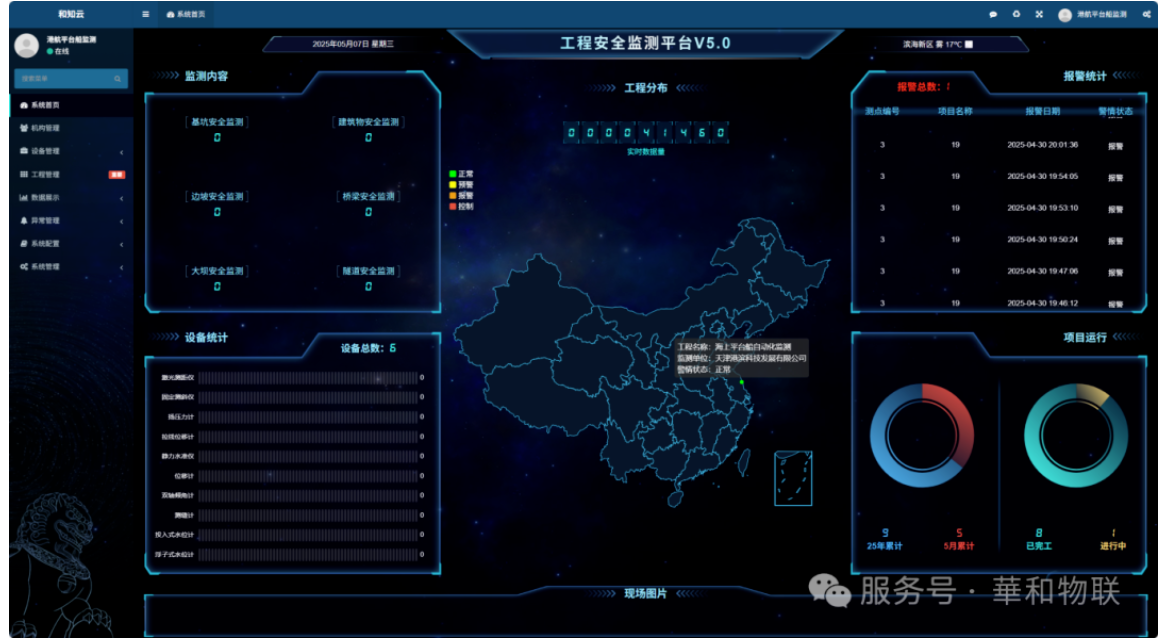

4.1数据平台
查看实时数据、曲线、24小时数据、变形轨迹图、报警数据、初值数据、设备信息、项目配置等。

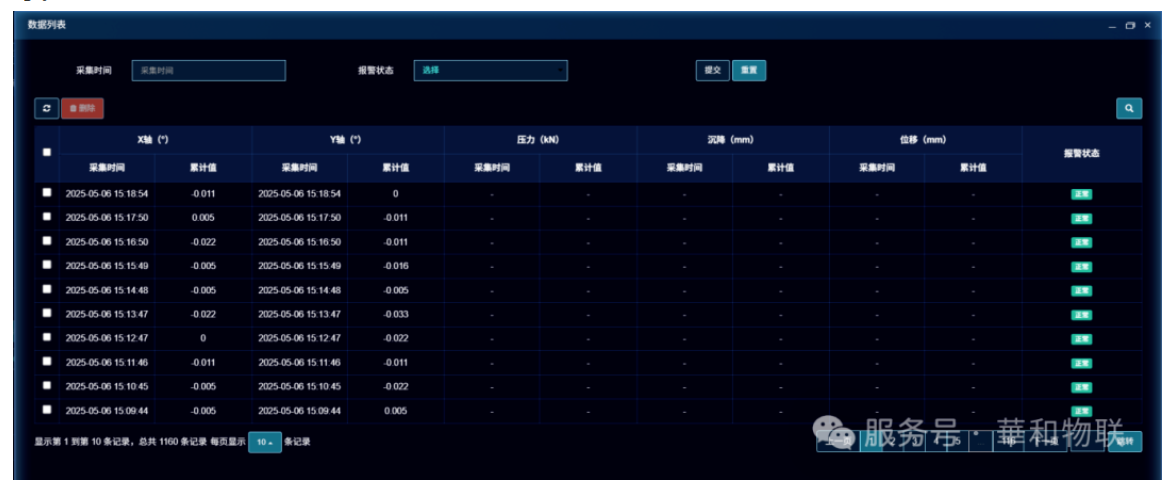

4.2倾斜数据查看
查看实时数据、曲线、24小时数据、变形轨迹图、报警数据、初值数据、设备信息、项目配置等。

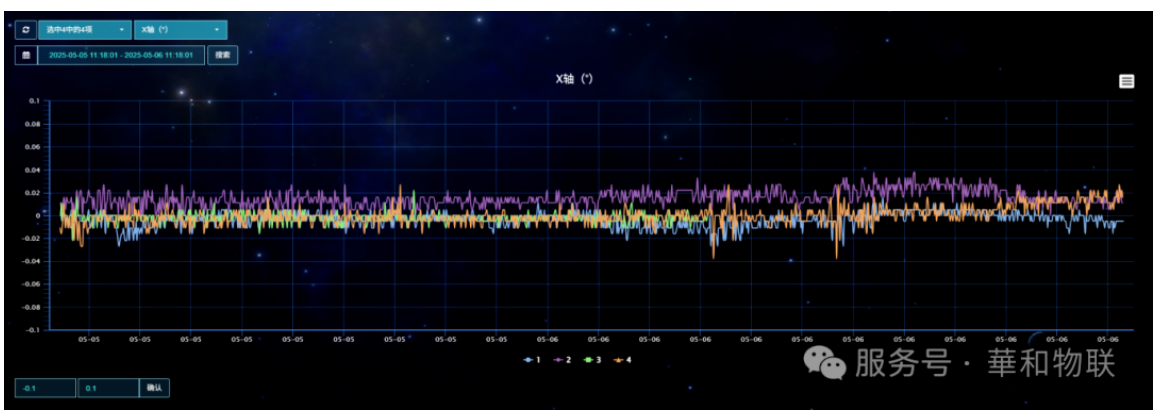

4.3 x轴倾斜数据曲线


4.4 y轴倾斜数据曲线


5.总结
通过实时采集、分析与反馈数据，系统能及时预警桩腿失稳风险。该方案尤其针对海上施工信号弱、腐蚀强、转场频等复杂工况，其WH-WTS倾角传感器具备便捷安装与强耐腐蚀特性，并配合综合分析仪在无信号环境下利用LORA、蓝牙等通讯方式，确保了监测的连续性与稳定性，为海上施工安全提供了坚实保障。
