开挖深度大于等于五米，或开挖深度小于五米，但地质情况和周边环境比较复杂的基坑工程，以及其他需要监测的基坑工程，应实施基坑工程监测。

在基坑开挖前制定系统的监测方案，在开挖及地下结构施工中，用科学的仪器、设备和手段对支护结构、周边环境(土体、建筑物、道路、地下设施等)的位移、倾斜、沉降、应力、开裂、基底隆起及地下水位的动态变化、孔隙水压力变化等进行综合监测。

并对监测数据进行整理与分析，比较勘察、设计所预期的性状与监测结果的差别，对原设计成果进行评价并判断现有施工方案的合理性。通过反分析法计算和修正岩土力学参数，预测下一施工阶段可能出现的新动态，为施工期间进行设计优化和合理施工提供可靠信息，对后续开挖提出建议，对可能出现的险情进行及时预报，当有异常时立即采取必要技术措施，防患未然，确保安全。

基坑自动化监测解决方案

1 监控方案

基坑开挖前应制定系统的开挖监控方案，监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。

2 监测项目

基坑工程监测可按基坑侧壁安全等级（分为一、二、三级）选择监测项目，具体分为：支护结构位移；周围建筑物、地下管线变形；地下水位；桩、墙内力；锚杆拉力；支撑轴力；立柱变形；地体分层竖向位移；支护结构界面上侧向压力。

3 监测点布置

1）监测点的布置应满足监控要求，从基坑边缘以外1~2倍开挖深度范围内的需要保护物体均应作为监控对象。

2）位移观测基准点数量不少于两点，且应设在影响范围以外。

3）深基坑工程应进行水平和垂直位移监测，并符合下列要求：

A、布点要求：开挖深度不超过7米的三级基坑，监测点间距不大于20米；开挖深度超过7米的一、二级基坑，监测点间距不大于10米；每一典型坡段不少于3个监测点。

B、水平位移监测包括：位移量、位移速率和方向。

4 监控报警

基坑监测项目的监控报警值应根据监测对象的有关规范及支护结构设计要求确定。

5 监测周期

1）监测项目在基坑开挖前应测得初始值，且不应少于两次。

2）各项监测的时间间隔可根据施工进程确定。当变形超过有关标准或监测结果变化速率较大时，应加密观测次数。当有事故征兆时，应连续监测。

3）深基坑工程进行水平和垂直位移监测应在施工前进行一次，施工期每天监测不少于一次；监测过程中发现监测对象变形发展较快则应增加监测次数，围护结构增体最大位移或地面最大沉降超过以下值时应增加监测次数：

一级基坑：5mm、3 mm；

二级基坑：8mm、6mm；

三级基坑：10mm、10mm。

6 监测报告

基坑开挖监测过程中，应根据设计要求提交监测日报、阶段性监测报告。工程结束时应提交完整的监测总结报告，报告内容应包括：

1）工程概况。

2）监测项目和各测点的平面和立面布置图。

3）采用仪器设备和监测方法。

4）监测数据处理方法和监测结果过程曲线。

5）监测结果评价。

基坑监测应用案例

案例1：

重庆市璧山区居民住宅区拟建设住宅房屋，需要进行基坑开挖作业，拟对基坑顶部变形（沉降、位移）监测、雨量监测等参数进行24小时实时在线监测。

监测参数：位移、雨量。

案例2：

南昌市居民住宅区拟建设住宅房屋，需要进行基坑开挖作业，拟对基坑顶部变形（沉降、位移）监测、深层水平位移等参数进行24小时实时在线监测。

监测参数：位移、深层水平位移

案例3：

南京某基坑为了实现数字化信息管理，针对《基坑监测技术规范》，拟定了监测技术方案，本基坑的监测参数做到了自动化监测。

监测参数：地下水位、应变、位移等

案例4：

天津中新生态城项目是中国、新加坡两国政府战略性合作项目。生态城市的建设显示了中新两国政府应对全球气候变化、加强环境保护、节约资源和能源的决心，为资源节约型、环境友好型社会的建设提供积极的探讨和典型示范，将被建设成为一座可持续发展的城市型和谐社区。

监测参数：倾斜监测、沉降监测。

案例5：

天津某基坑自动化在线监测技术。

监测参数：支护桩水平位移，沉降，深层水平位移等

案例6：

天津某基坑自动化在线监测技术

监测参数：混凝土支撑应变，地下水位，深层水平位移等

典型数据及曲线

沉降数据：

倾斜数据：

裂缝数据：

锚索应力数据：

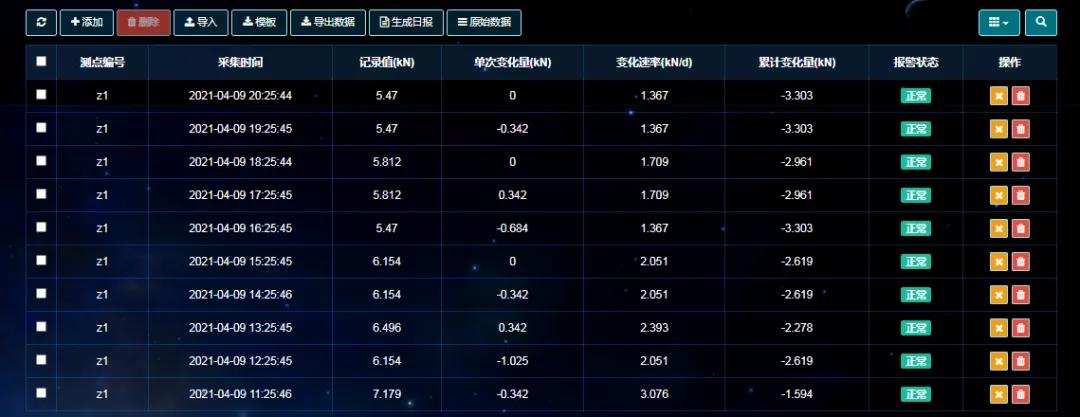

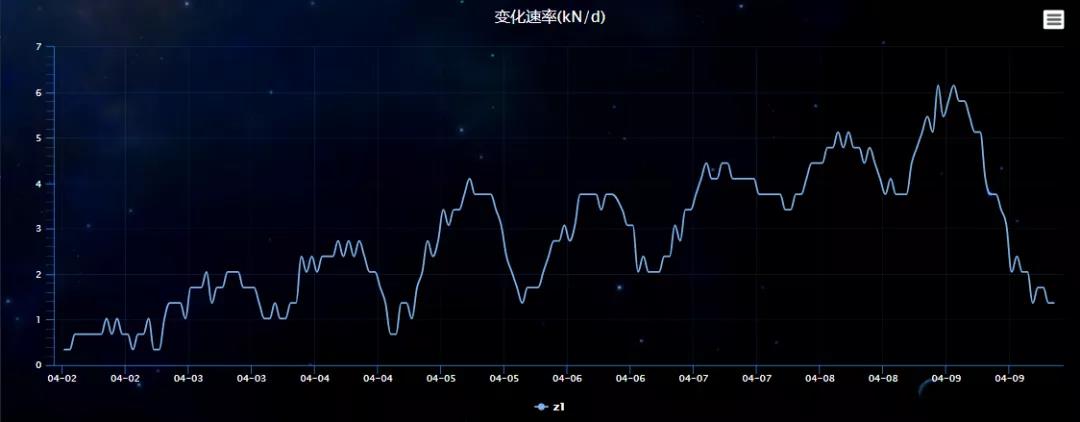

轴力监测：

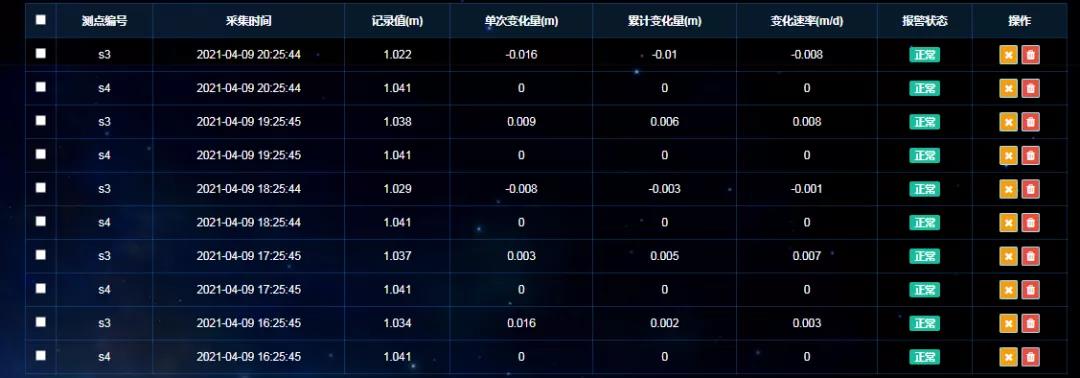

水位监测：

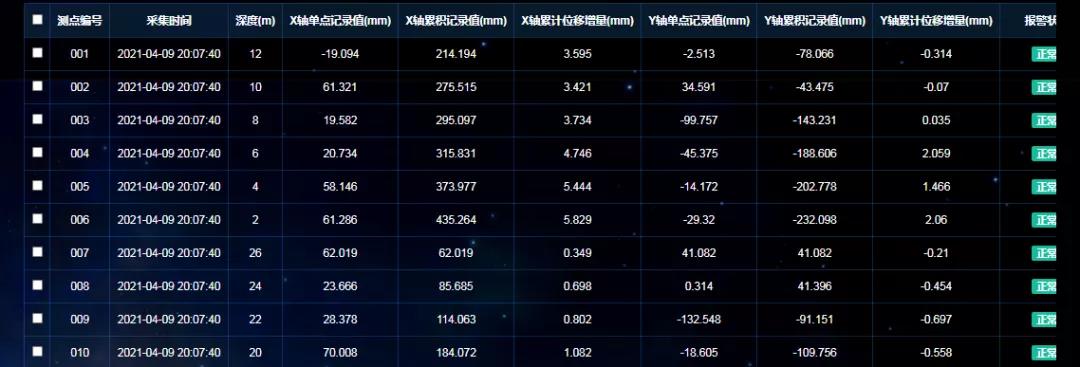

深层水平位移数据：

和知云工程安全监测平台

每天不间断测量和采集数据，采集频率（1min-24h）可任意设定；查看各工程任意时间段的监测数据，并自动生成该时间段曲线图；采用“红色（控制）、橙色（报警）、黄色（预警）”三级预警管理（括号内对应运营管理部门预警管理机制），当监测数据变动超过设定的阈值，系统会以邮件及短信的方式主动推送给客户。

三级预警管理可参考以上限值设定阀值，红色（限值100%）、橙色（限值70%）、黄色（限值50%）。

生成监测日报，以标准的报告模板导出数据（生成巡检报告、生成阶段报告、生成总结报告等根据客户要求可进行定制）。
