广州恒大足球场无线高支模安全监测项目成功实施

更新时间:2021-06-04

一、项目概述

广州恒大足球场项目中标合同额约为43亿元。地址位于中国广东省广州市番禺区钟村,距离广州南站2.6公里,总投资120亿,占地约15万平方米,总建筑面积49.38万平方米,是广州恒大淘宝足球俱乐部的主场,设计容纳10万名观众,超过了西班牙巴塞罗那队主场诺坎普足球场98000人的规模,将成为世界最大的顶级专业足球场,计划在2022年底前竣工并投入使用。

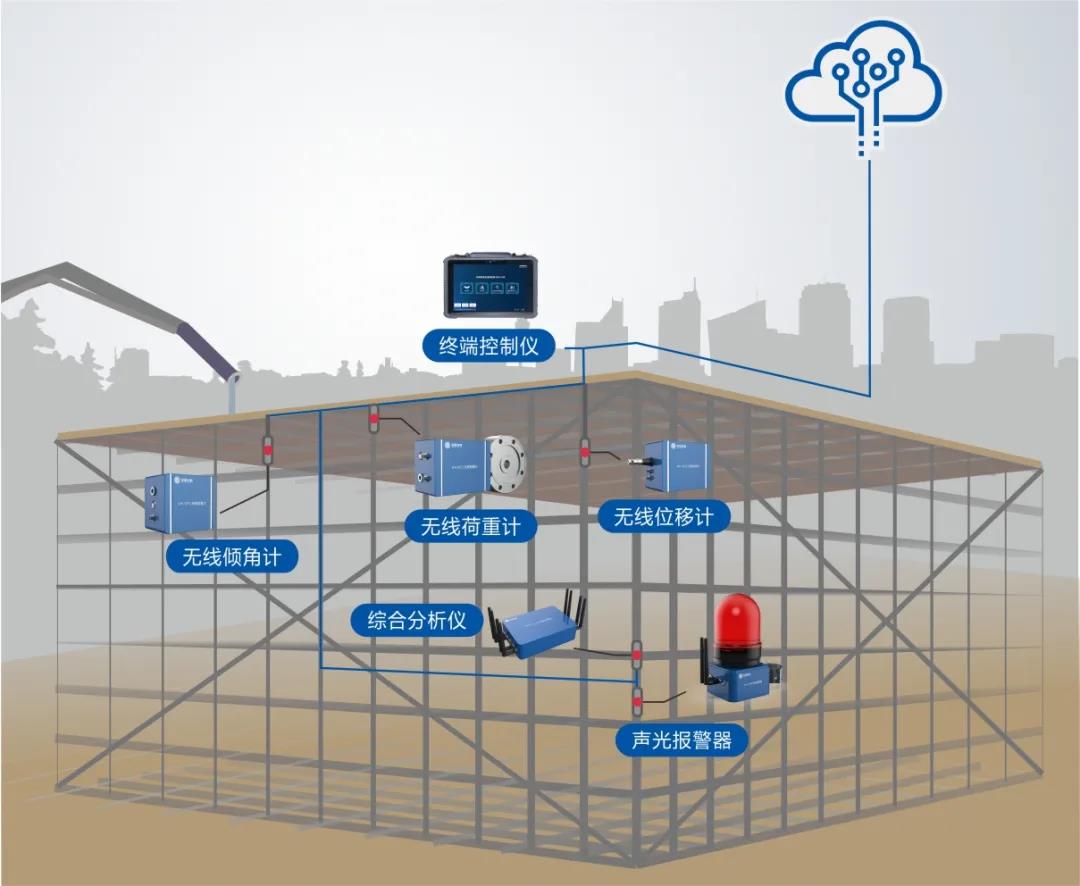

无线高支模安全监测系统示意图

在拥有国际足联标准专业足球场的基础上,恒大大球场还将设有16个VVIP包间、152个VIP包间、国际足联区、运动员区、媒体区、新闻发布厅等配套设施。此外,还规划了儿童世界、国际美食、文化娱乐、体育运动等8大业态122项品类,将引进380多个国内外品牌,打造体育文化综合体。

二、监测内容及仪器选型

监测内容

设备

设备型号

监测最小精度

数据分析

综合分析仪

WH-CAI

-

模板支架竖向位移

位移传感器

WH-WDS

1mm

模板支架水平位移

位移传感器

WH-WDS

1mm

模板支架倾斜检测

倾角传感器

WH-WTS

±0.01º

模板支架立杆轴力检测

荷重传感器

WH-WLS

≤0.5%FS

声光报警

声光报警器

WH-WOA

-

项目配置及查看

终端控制仪

-

-

数据管理

和知云监测平台

-

-

01、模板支架竖向位移、水平位移监测

模板支架竖向位移、水平位移监测点布设在受轴力较大的立杆及支架自由边中部的立杆顶部,模板支架竖向位移、水平位移采用无线位移传感器进行自动化监测。

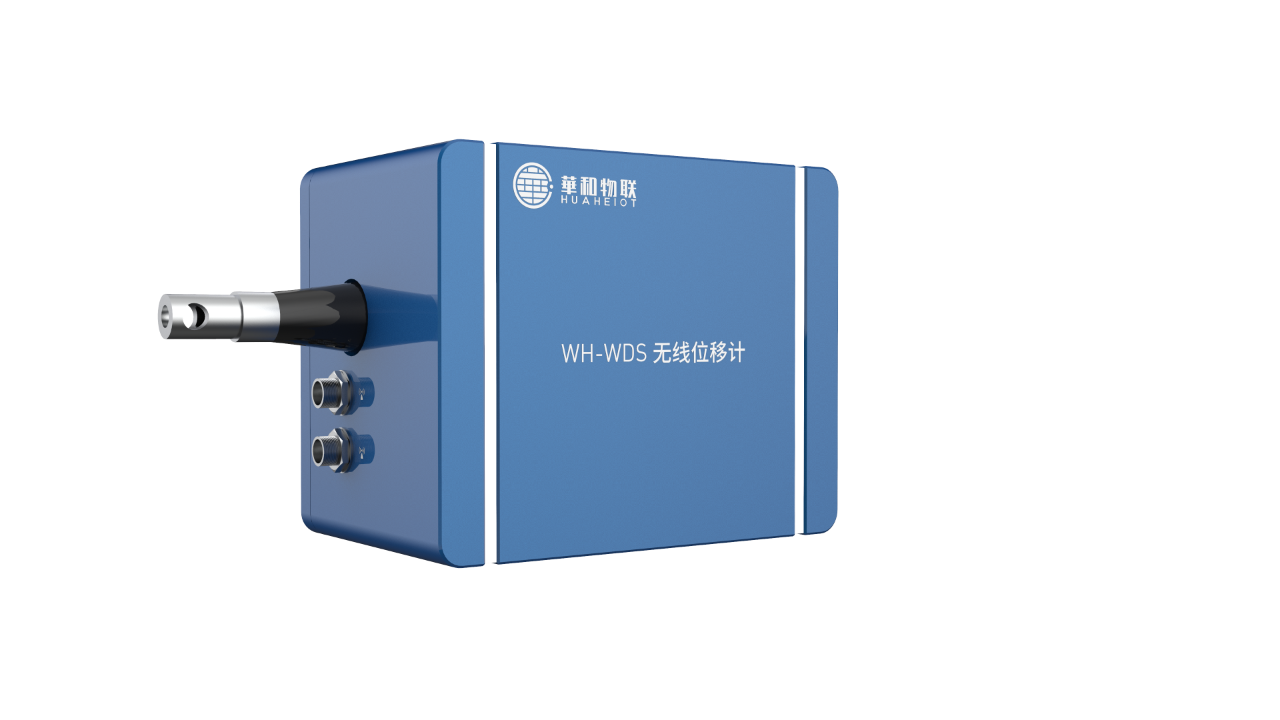

产品型号
WH-WDS
测量行程
500mm
综合精度
0.2 %F·S
重复性
0.2 %F·S
线性度
0.3 %F·S
采样方式
实时采样
续航时间
连续监测72小时,待机时间13天
组网规模
移动网络/自适应组网
通讯方式
NB-IOT/LORA
最大牵引力
<600g
最大往复速度
500mm/s
工作温度
-20℃~65℃
设备体积
100mm × 87mm × 65mm

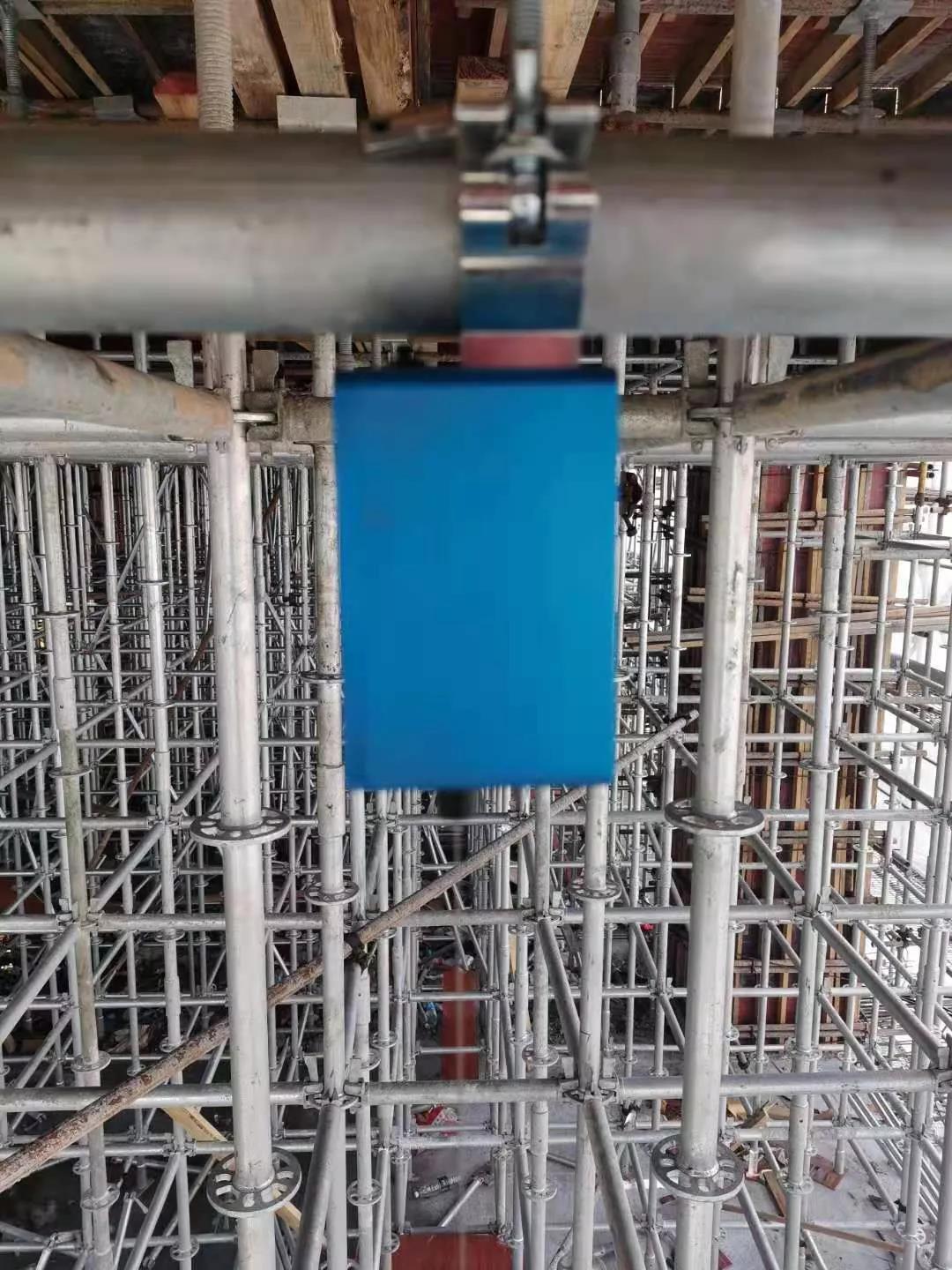

图1 模板支架竖向位移监测

图2 模板支架水平位移监测

位移传感器量程小于模板支架竖向位移、水平位移变形控制值的3倍,精度不低于1mm。竖向位移监测时将拉线位移传感器竖向安装,传感器拉线端拉出约三分之一量程,并使用钢丝线进行延长;水平位移监测时将拉线位移传感器水平安装,传感器拉线端拉出约三分之一量程,并使用钢丝线进行延长。

02、模板支架倾斜监测


设备型号
WH-WTS
测量范围
±10°
最大分辨率
0.005°
测量精度
0.01°
长期稳定性
<0.05°
采样方式
实时采样
续航时间
连续监测144小时,待机时间13天
组网规模
移动网络/自适应组网
通讯方式
NB-IOT/LORA
工作温度
-20℃~65℃
设备体积
85mm × 77mm × 60mm
设备重量
0.67kg
防护等级
IP65,全镁铝合金屏蔽外壳,可长期在户外工作。

倾斜观测点采用高精度倾斜传感器,安装点位于支撑体系的特征点处,如支撑体系四角、长边中点等,以及其他根据施工现场特点需要重点关注的部位。设备埋设需要由专用扣件,确保传感器埋设稳固。监测支架变形的倾角传感器应安装在可调托撑调节螺母下方。



图3 监测支架顶部变形的倾角传感器安装示意图

1-面板;2-楞梁;3-可调拖座;4-水平位移监测点;

5-调节螺母;6-倾角传感器;7-顶层水平杆

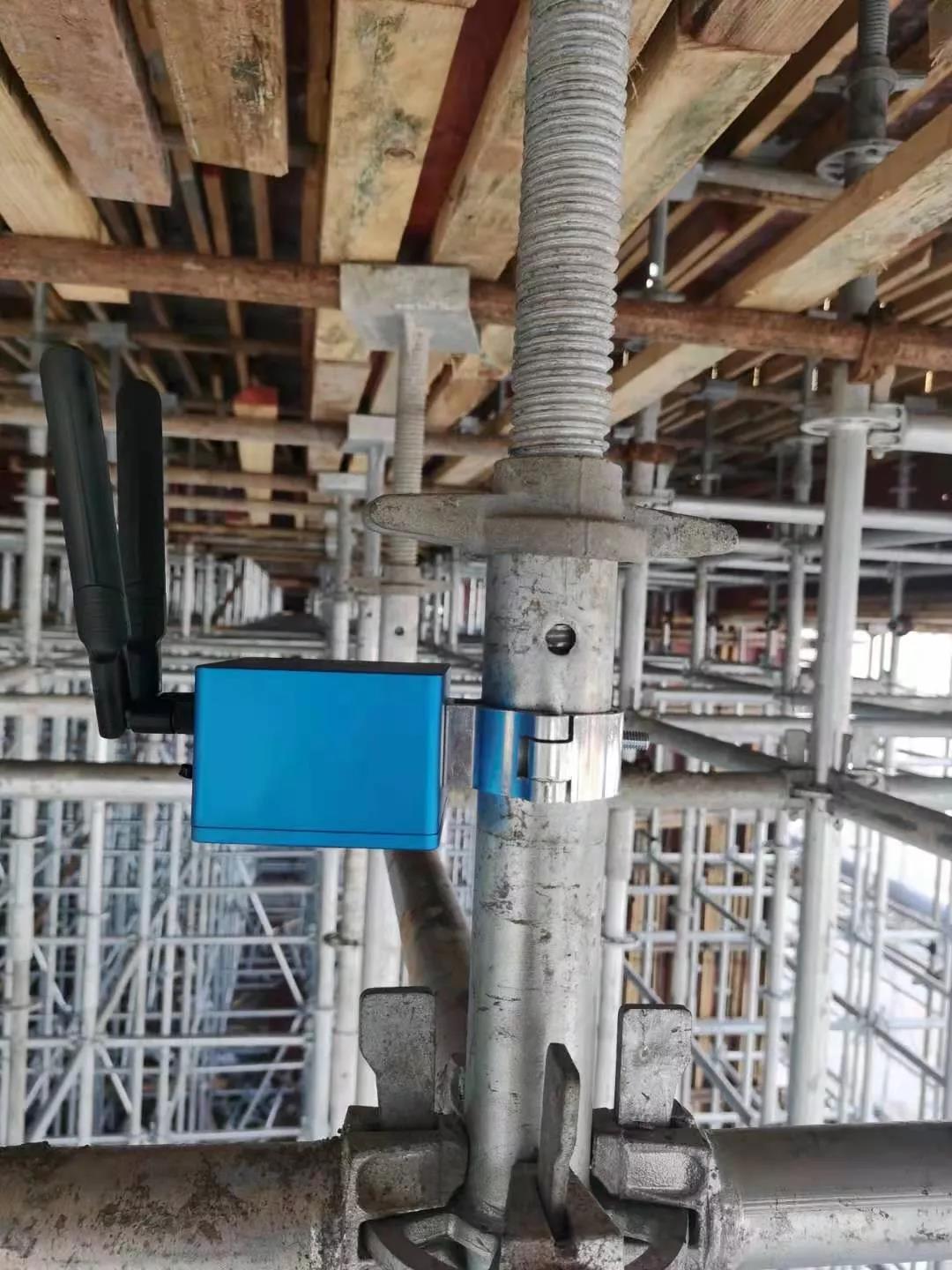

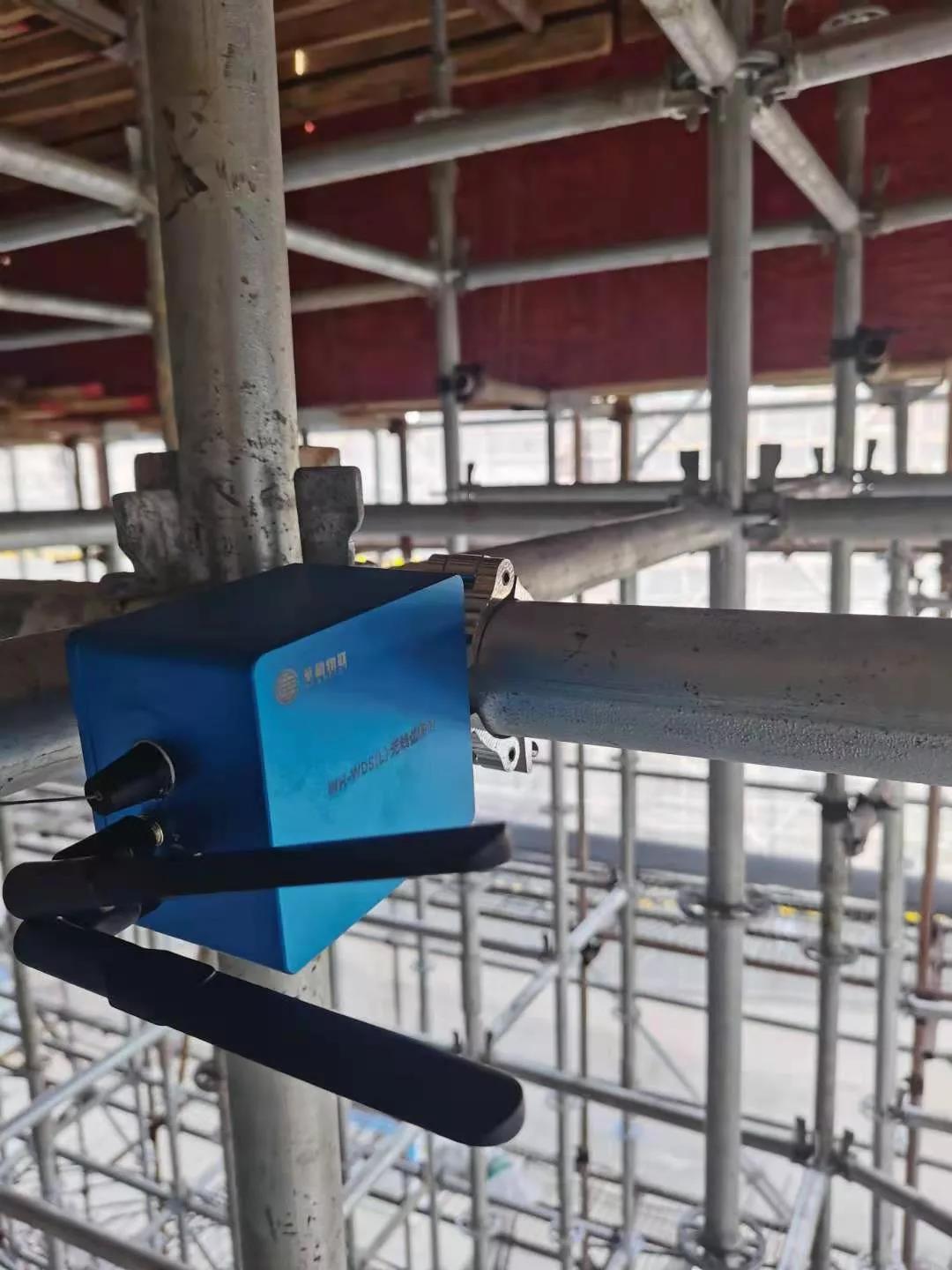

图4 模板支架倾斜监测

03、模板支架立杆轴力监测

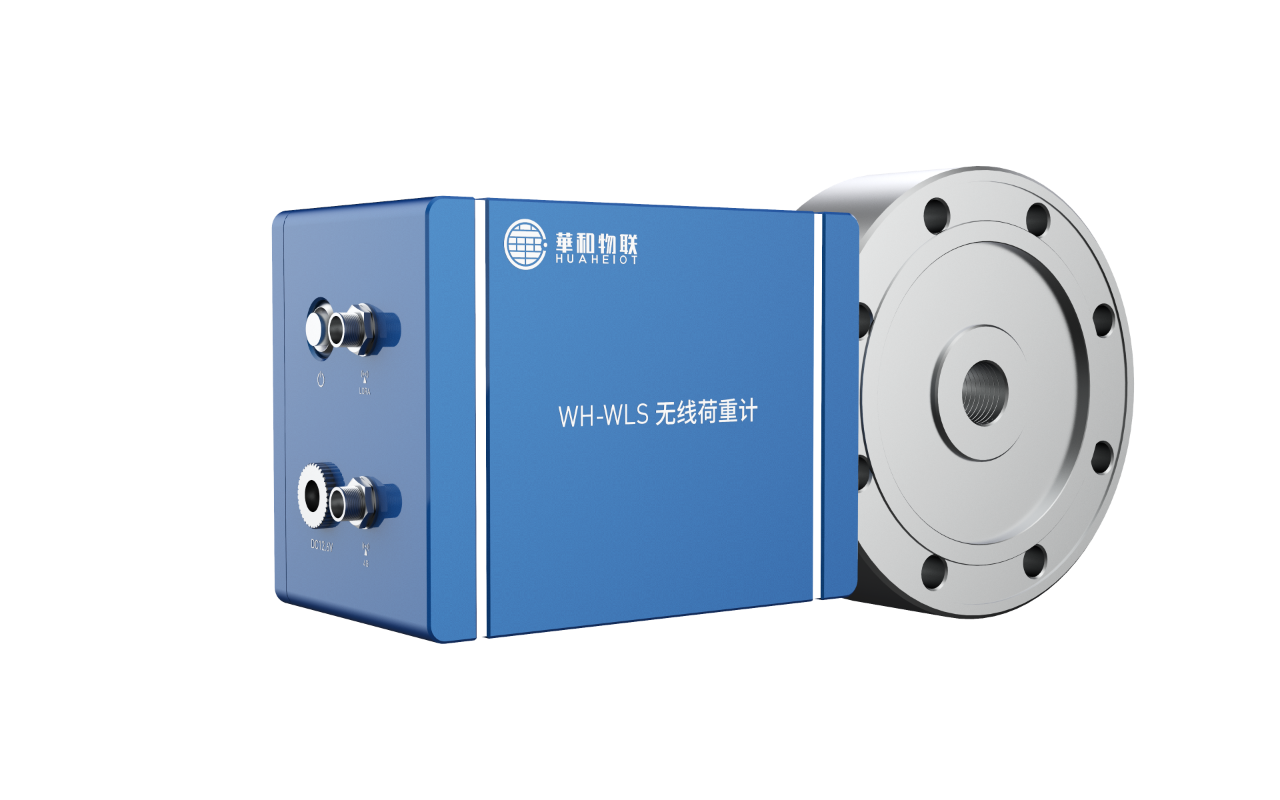

产品型号
WH-WLS
额定荷载
50kN/100kN
采样方式
实时采样
综合精度
0.05(线性+滞后+重复性)
蠕变
±0.05 %F·S/30min
零点输出
±1 %%F·S
续航时间
连续监测72小时,待机时间13天
组网规模
移动网络/自适应组网
通讯方式
NB-IOT/LORA
输入阻抗
380±10 Ω
输出阻抗
350±3 Ω
绝缘电阻
>5000 MΩ
安全过载
150 %%F·S
工作温度
-20℃~65℃
设备体积
100mm × 77mm × 59.5mm
立杆轴力监测采用压力传感器,对面板施加在立杆上的压力进行测量。压力传感器安装在立杆可调托撑与面板或楞梁之间,压力传感器与立杆、面板或楞梁间应保持紧密接触,接触面平整、坚固。

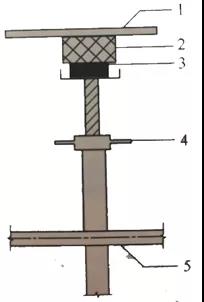

图5 压力传感器安装示意图

1-面板;2-楞梁;3-压力传感器;4-调节螺母;5-顶层水平杆

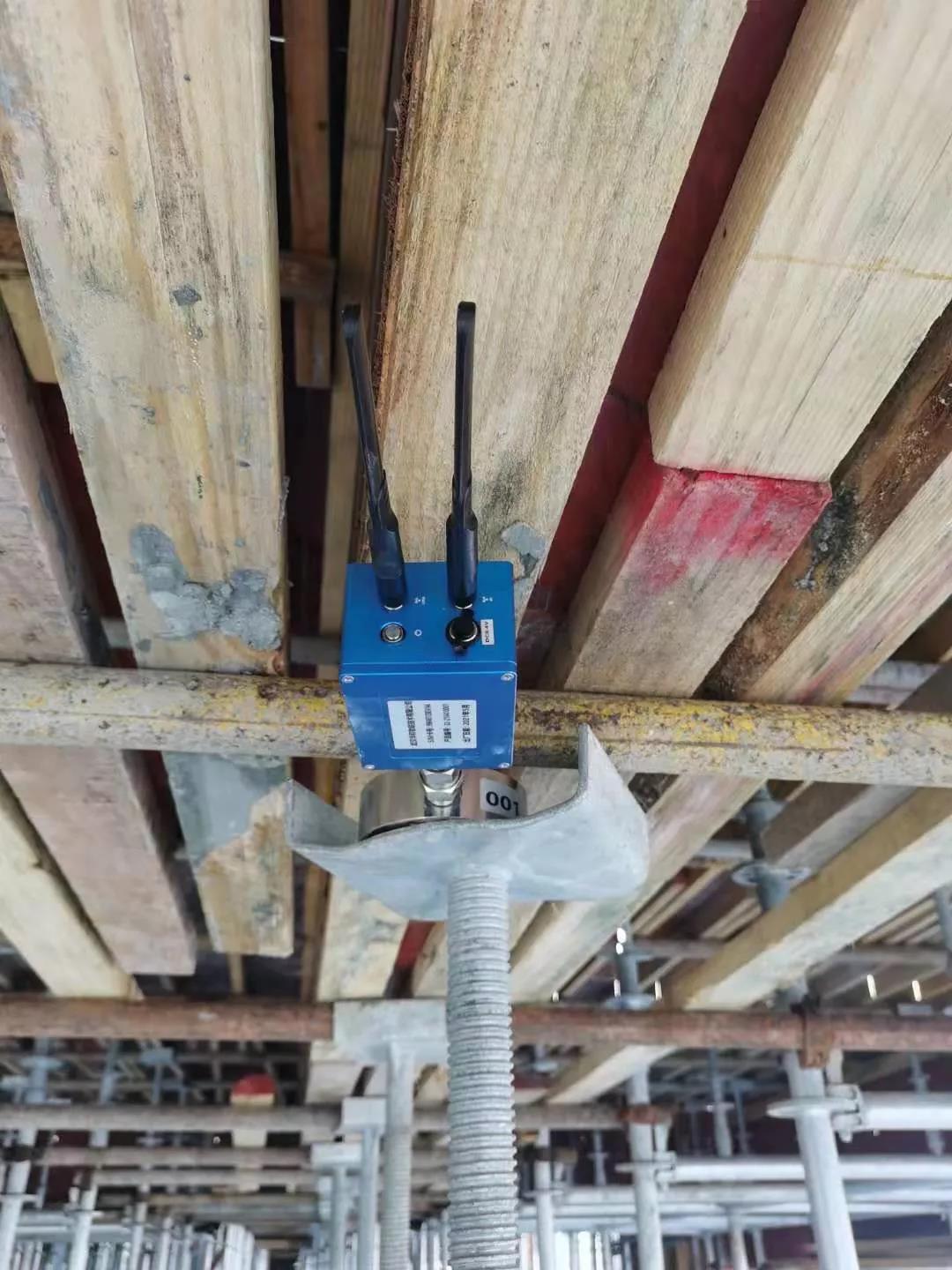

图6 模板支架立杆轴力监测

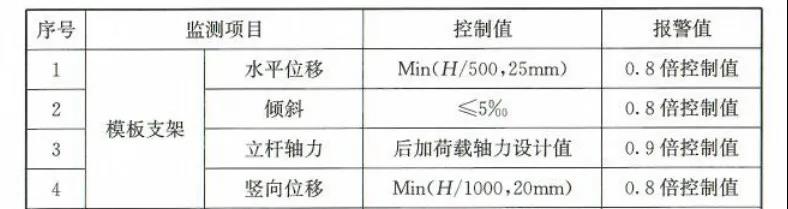

三、监测控制指标

监测报警值可根据工程施工的特点及设施的状况,对以上所列指标进行调整。当监测的实际变形值达到设计控制指标的60%时,现场声光报警器会发出预警,提醒;当达到设计控制指标的80%时,会发出报警。

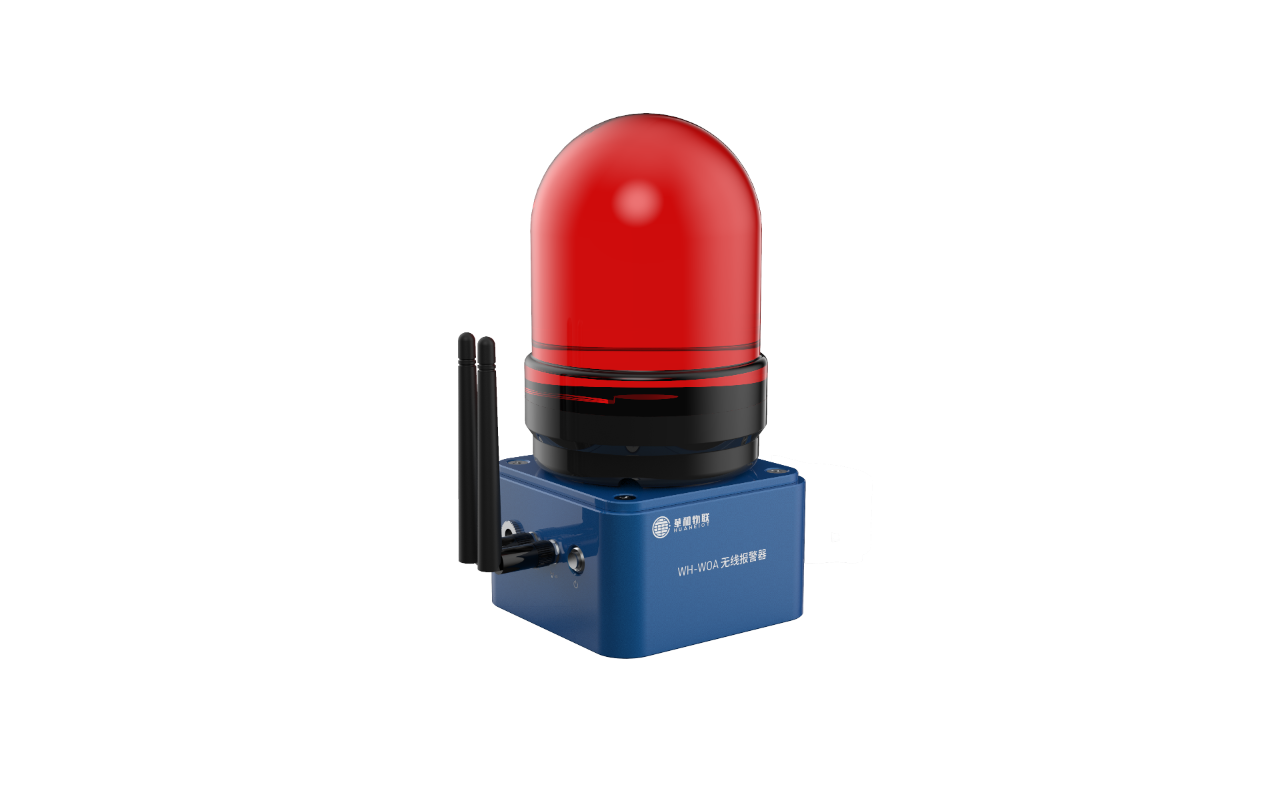

产品型号
WH-WOA
外壳材质
合金钢外壳+钢化玻璃罩
声音强度
90-100分贝
光源类型
红色可旋转LED灯
预警方式
实时预警
续航时间
连续监测144小时,待机时间13天
组网规模
移动网络/自适应组网
使用功率
3W
外壳防护等级
IP65
防爆等级
EXD BT6
产品重量
1.25KG
设备体积
98mm × 98mm × 200mm

四、监测管理平台数据

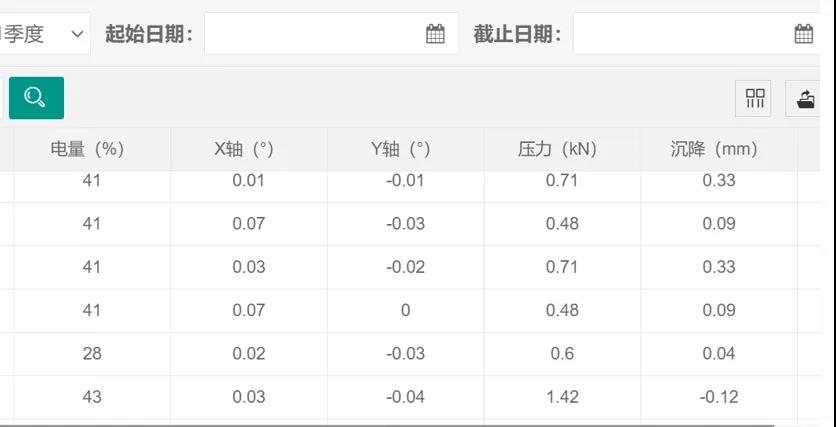

图7 监测数据列表

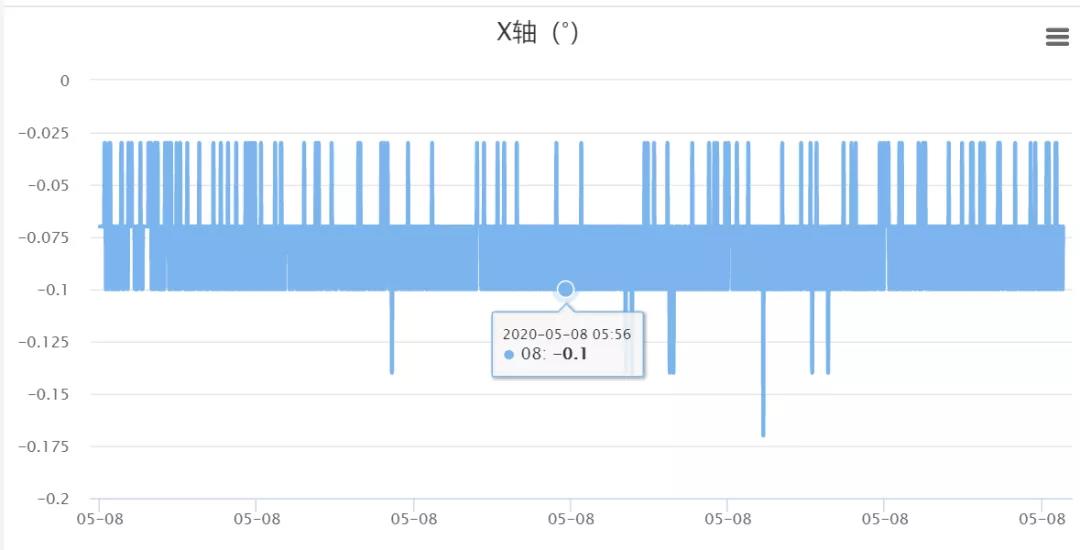

图8 模板支架倾斜监测折线图

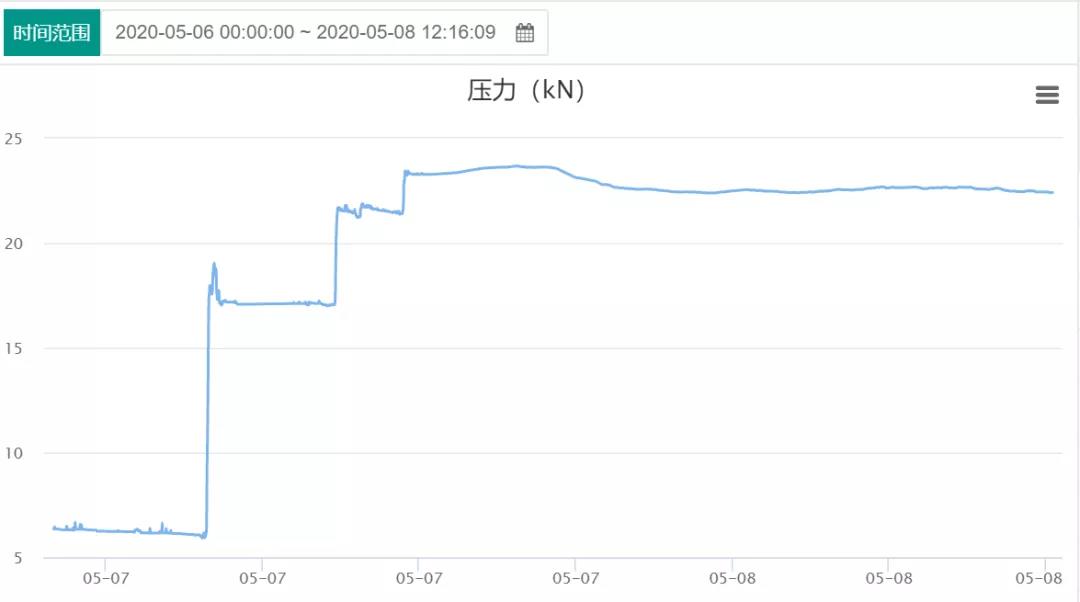

图9 模板支架立杆轴力监测折线图

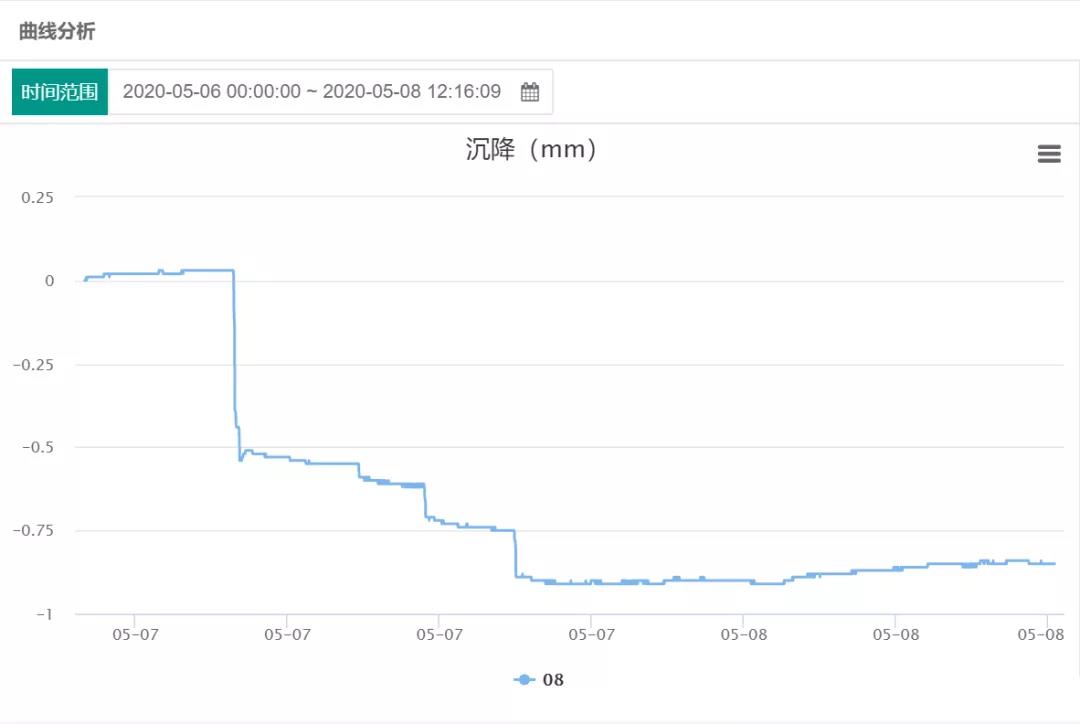

图10 模板支架位移监测折线图

五、技术特点

简单易用:软件采用向导式引导,方便上手;设备采用标准夹具,15分钟内即可完成安装部署。

测量方便:设备可部署在任一风险点,无需满足光学设备的可视要求。

实时监测:设备监测频率高于1Hz,秒级响应危险,实时监测现场情况。

多级预警:设备采用3级预警机制,可通过声光、短信、通知相关人员。

远程监控:系统支持远程现场监控,无需去到施工现场,便可实时掌握现场情况。

超远距离:综合分析仪和采集仪采用无线通讯,有效通讯距离大于1000m。

超强续航:采集仪内置电池可连续工作7天,配备外置电池,可连续工作,一次安装即可全过程监控。

云端查看:监测数据可实时上传监测云平台,随时随地浏览现场情况。

六、现场图片

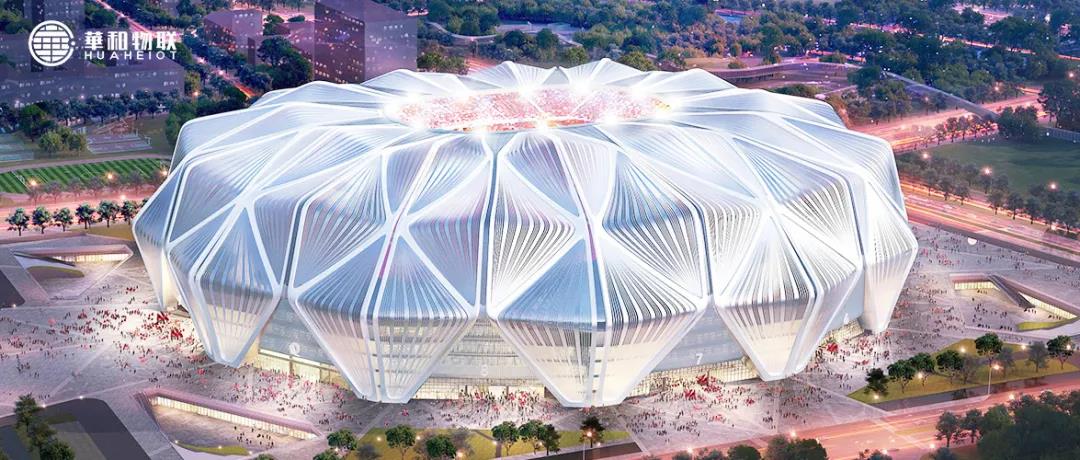

广州恒大足球场一览
